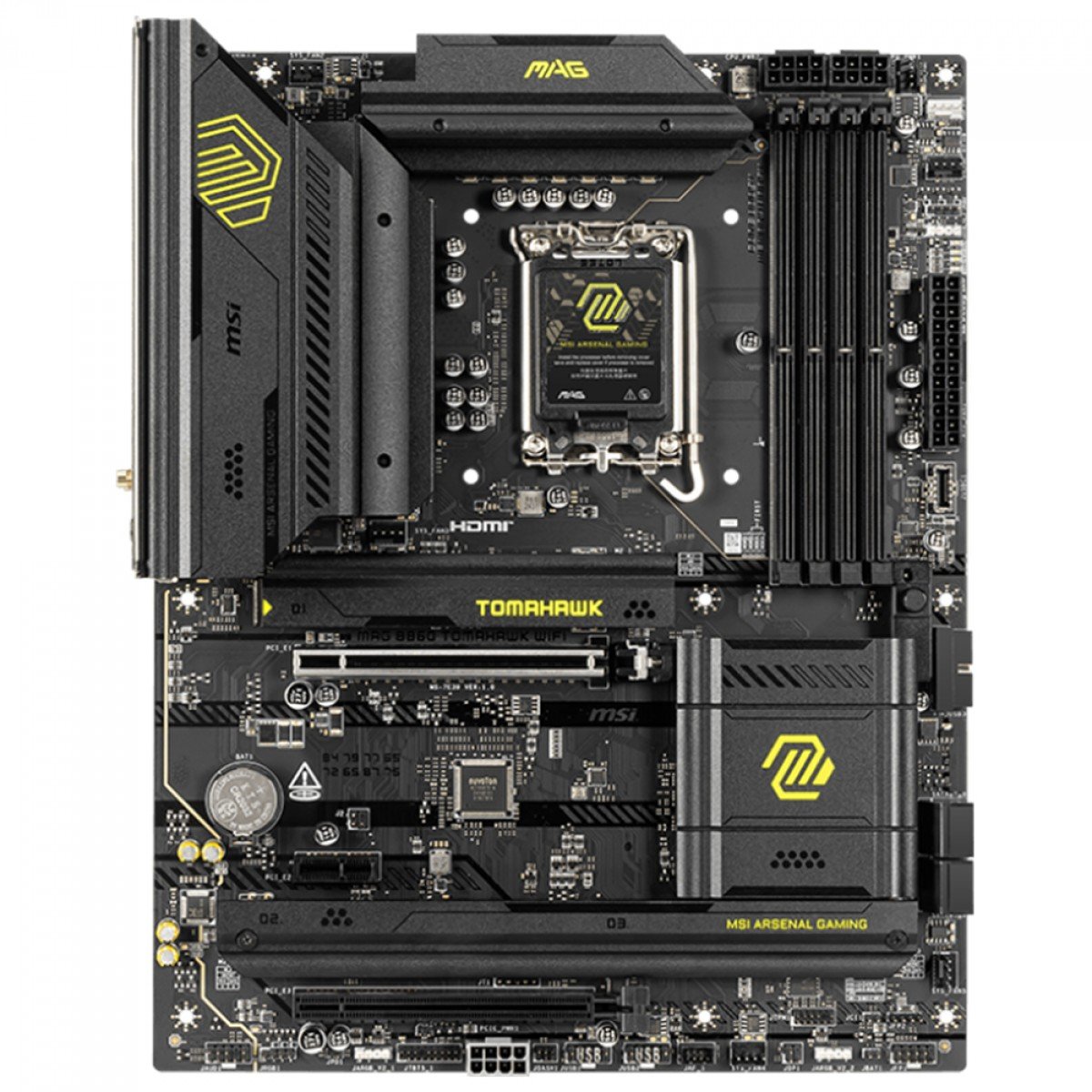

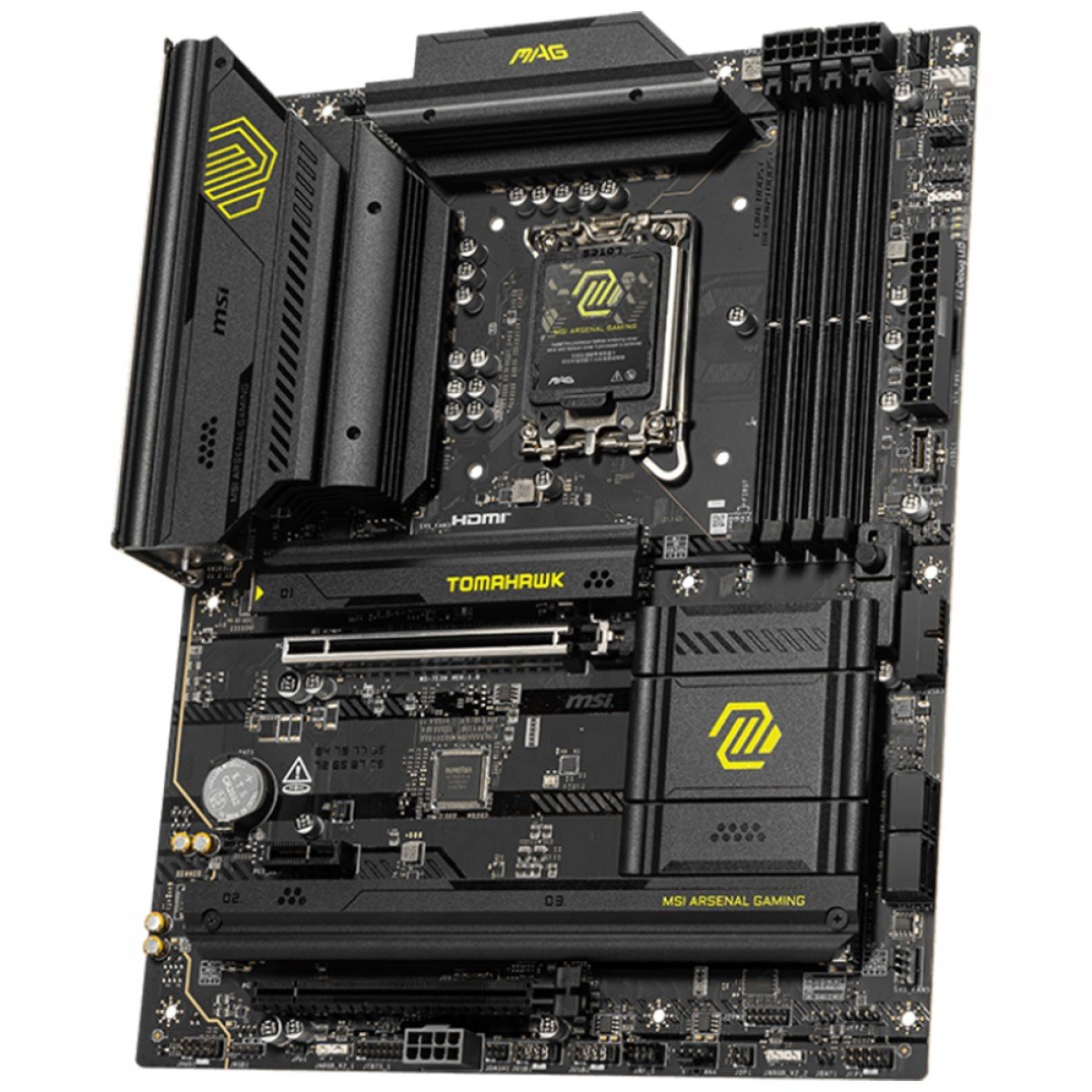

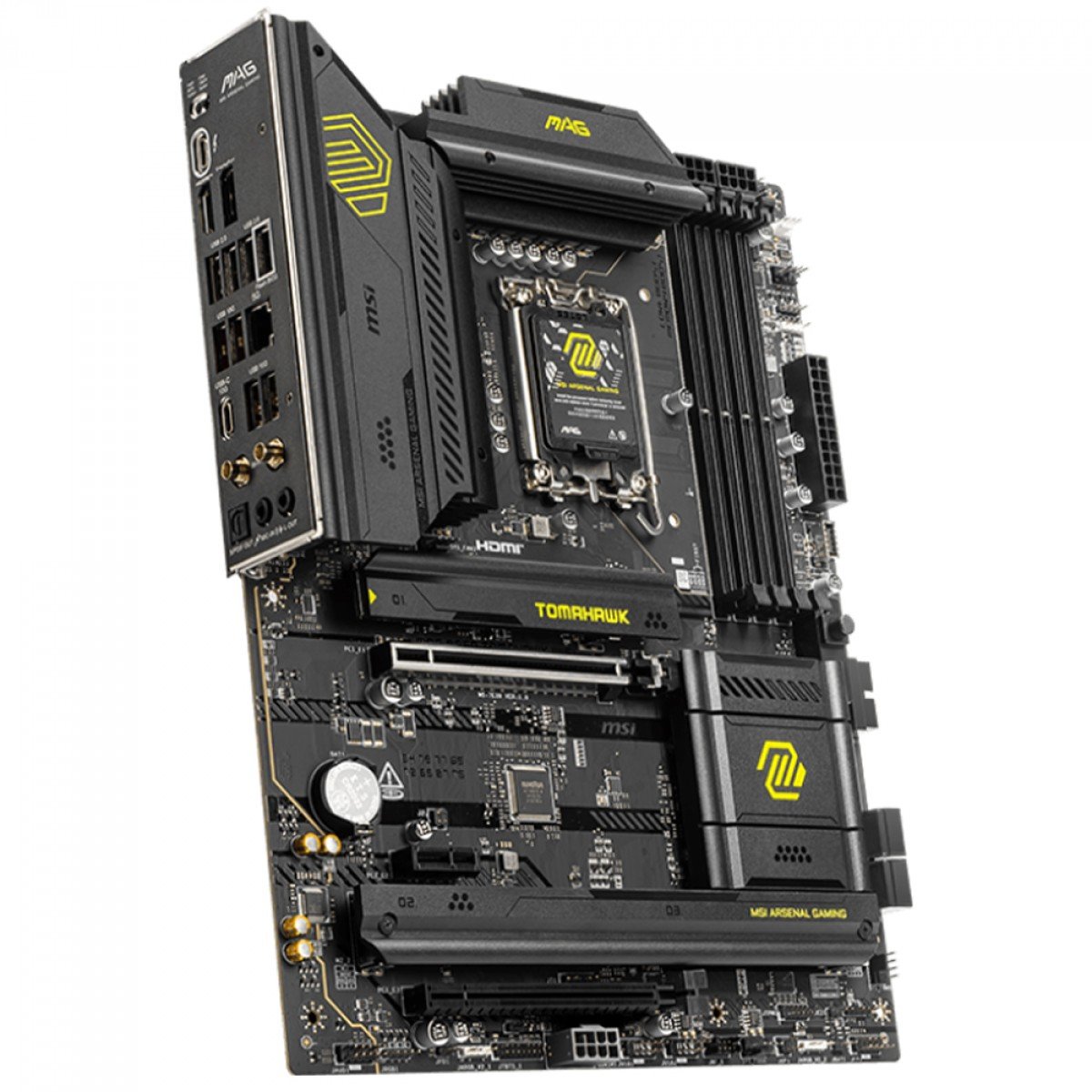

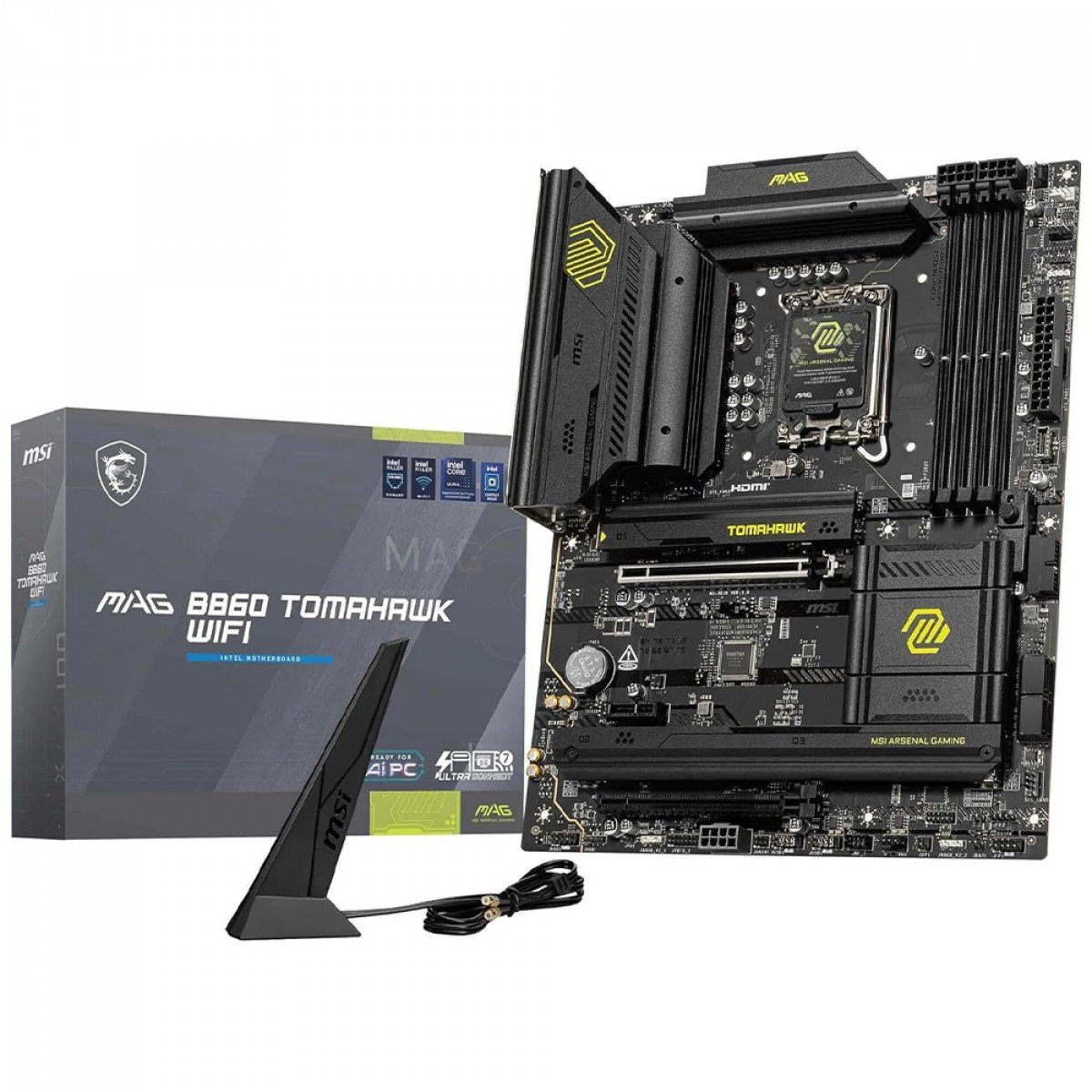

Placa Mãe MSI MAG B860 TOMAHAWK WIFI e Bluetooth, Intel LGA 1851, ATX, 4x Slots DDR5, 3x slots M2

Marca:
MSI
Modelo:
MAG B860 TOMAHAWK WIFI
Processador:
Suporta processadores Intel® Core™ Ultra (Série 2)
LGA 1851
Chipset:
Chipset Intel B860
Memória:
4x DDR5 UDIMM, Capacidade máxima de memória 256 GB
Suporte de memória 9200 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s
Frequência máxima de overclocking:
• 1DPC 1R Velocidade máxima de até 9200+ MT/s
• 1DPC 2R Velocidade máxima de até 7200+ MT/s
• 2DPC 1R Velocidade máxima de até 6400+ MT/s
• 2DPC 2R Velocidade máxima de até 5600+ MT/s
Suporta Intel ® POR Speed ​​e JEDEC Speed
​​Suporta overclocking de memória e Intel ® XMP 3.0
Suporta modo Dual-Controller Dual-Channel
Suporta memória não ECC, sem buffer
Suporta CUDIMM
• Os slots DIMM nesta placa-mãe têm apenas travas de um lado.
• A compatibilidade de memória e as velocidades suportadas podem variar dependendo da CPU e da configuração de memória. Para obter informações detalhadas, consulte a Lista de compatibilidade de memória disponível na página de suporte do produto ou visite https://www.msi.com/support/.
Slot de expansão:
2 slots PCI-E x16 (qtd.)
1 slot PCI-E x1 (qtd.)
PCI_E1 Gen PCIe 5.0 suporta até x16 (da CPU)
PCI_E2 Gen PCIe 4.0 suporta até x1 (do chipset)
PCI_E3 Gen PCIe 4.0 suporta até x4 (do chipset)
*O slot PCI_E3 funcionará na velocidade x2 ao instalar um dispositivo PCIe no slot PCI_E2.
Gráficos integrados:
1x HDMI™
Suporta HDMI™ 2.1 com FRL, resolução máxima de 8K 60Hz*/ **
1x DisplayPort
Suporta DisplayPort 1.4, resolução máxima de 4K 60Hz*/ **
1x DisplayPort Tipo C
Thunderbolt™ 4 portas, suportando DisplayPort 2.1 com UHBR20 sobre USB Tipo C, com resolução máxima de 4K a 120Hz / 8K a 60Hz*
*Disponível somente em processadores com gráficos integrados.
** As especificações gráficas podem variar dependendo da CPU instalada.
Áudio:
Codec Realtek® ALC897 Áudio de alta definição de
7.1 canais
com suporte para saída S/PDIF
Armazenar:
3x M.2 (Qtd.)
M.2_1 Fonte (da CPU) suporta até PCIe 5.0 x4, suporta dispositivos 2280/2260
M.2_2 Fonte (do chipset) suporta até PCIe 4.0 x4, suporta dispositivos 22110/2280/2260
M.2_3 Fonte (do chipset) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260/2242
4x SATA 6G (Qtd.)
*Se você instalar um SSD 22110 no slot M2_2, o slot M2_3 suportará apenas SSD 2242/2260.
**Consulte o manual para as restrições do dissipador de calor do SSD M.2.
ATAQUE:
Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
Thunderbolt:
CPU Thunderbolt Resource
1x portas Thunderbolt4 (traseiras)
Suporta taxa de transferência de até 40 Gbps com dispositivos Thunderbolt
Suporta taxa de transferência de até 20 Gbps com dispositivos USB4
Suporta taxa de transferência de até 10 Gbps com dispositivos USB 3.2
Suporta carregamento de energia de até 5 V/3 A, 15 W
Cada porta pode conectar em cadeia até três dispositivos Thunderbolt 4 ou cinco dispositivos Thunderbolt 3
Suporta exibição de até 8K
USB:
4x USB 2.0 (traseira)
4x USB 2.0 (frontal)
2x USB 5Gbps Tipo A (frontal)
4x USB 10Gbps Tipo A (traseira)
1x USB 10Gbps Tipo C (traseira)
1x USB 10Gbps Tipo C (frontal)
1x USB 40Gbps Tipo C (traseira)
Rede local:
Intel® Killer ™ E5000 5Gbps LAN
LAN SEM FIO E BLUETOOTH:
Intel ® Killer™ BE1750x Wi-Fi 7
O módulo sem fio é pré-instalado no slot M.2 (Key-E)
Suporta MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) até 5,8 Gbps
Suporta 802.11 a/ b/ g/ n/ ac/ ax/ be
Suporta Bluetooth ® 5.4**, MLO, 4KQAM
* O suporte à banda de 6 GHz pode depender das regulamentações de cada país e o Wi-Fi 7 estará pronto no Windows 11 SV3.
** A versão do Bluetooth pode ser atualizada, consulte o site do fornecedor do chipset Wi-Fi para obter detalhes. O cronograma de suporte ao Bluetooth 5.4 depende do plano MSFT Windows 11.
Conectores internos:
1x Conector de alimentação (ATX_PWR)
2x Conector de alimentação (CPU_PWR)
1x Conector de alimentação (PCIE_PWR 8 pinos)
1x Ventoinha da CPU
1x Ventoinha combinada (Pump_Sys Fan)
5x Ventoinha do sistema
2x Painel frontal (JFP) 1x
Intrusão do chassi (JCI)
1x Áudio frontal (JAUD)
1x Conector do controlador de ajuste (JDASH)
3x Conector LED RGB V2 endereçável (JARGB_V2)
2x Conector LED RGB (JRGB)
1x Cabeçalho de pino TPM (suporta TPM 2.0)
4x Portas USB 2.0
2x Portas USB 5 Gbps Tipo A
1x Portas USB 10 Gbps Tipo C

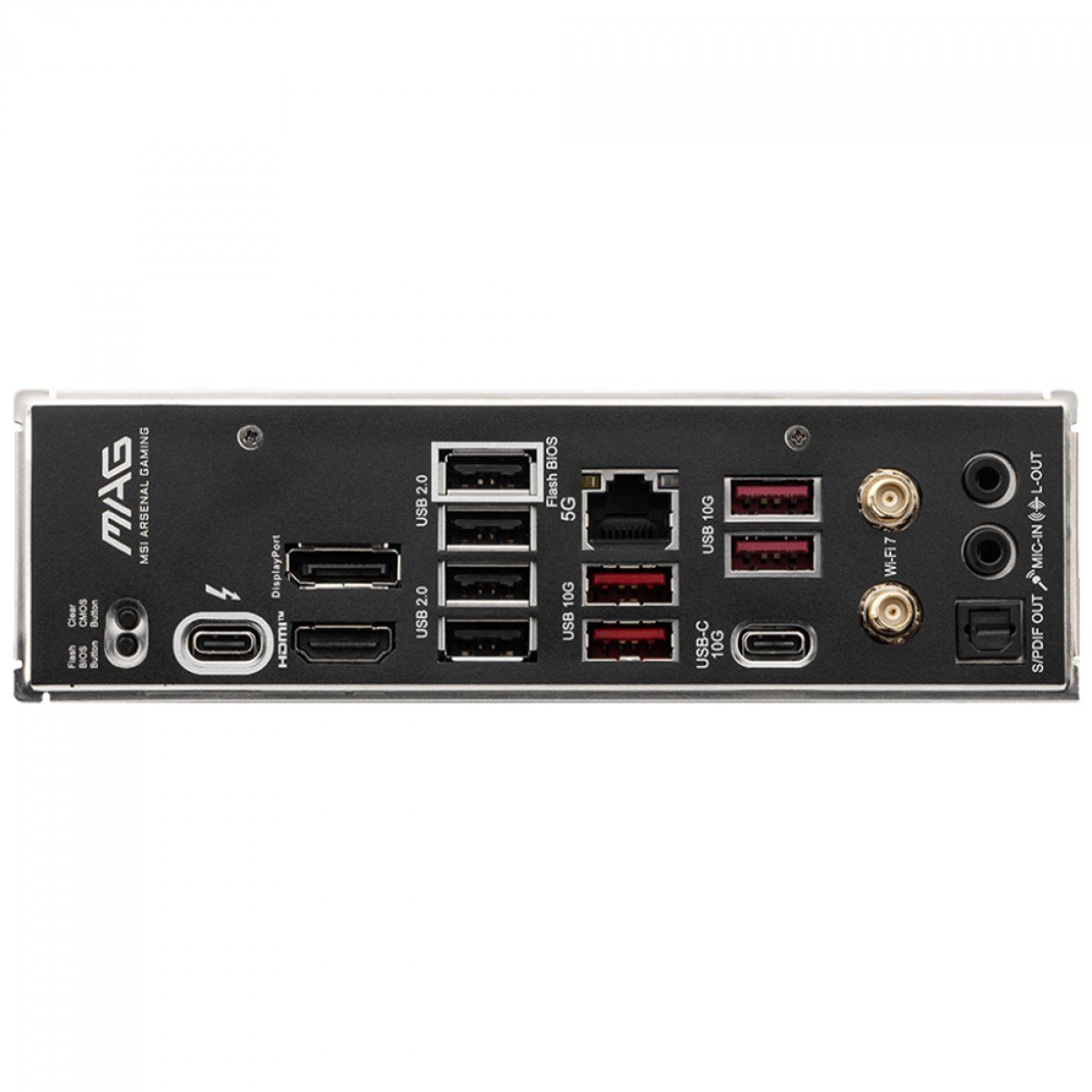

Portas do painel traseiro:
Botão Limpar CMOS
DisplayPort
USB 2.0 (porta Flash BIOS)
Rede 5G
USB 10 Gbps Tipo A
Conectores de áudio
Botão Flash BIOS
Thunderbolt™ 4 40 Gbps (Tipo C)
HDMI™
USB 2.0
USB 10 Gbps Tipo A
USB 10 Gbps Tipo C
Wi-Fi / Bluetooth
SAÍDA S/PDIF
Dimensões:
ATX
243,84 mm x 304,8 mm
Sistema operacional:
Suporte para Windows ® 11 64 bits, Windows ® 10 64 bits
